中偏軸折疊門五金 安裝說明書
同一款五金可做「中軸」與「偏軸」兩種安裝方式。先看差異表挑安裝法，再看安裝重點。
| 比較項目 | 中軸安裝 | 偏軸安裝 |
|---|---|---|
| 受力方式 | 中軸・受力均勻 | 偏軸・受力不均 |
| 單片承重 | Max 50kg（承重較大） | Max 40kg |
| 門片寬度 | 450~1000mm | 350~550mm |
| 門片厚度 | 35~45mm | 35~45mm |
| 門片高度 | 450~2800mm | 450~2800mm |
| 建議 | 大門片首選 | 偏軸不建議做到極限尺寸 |

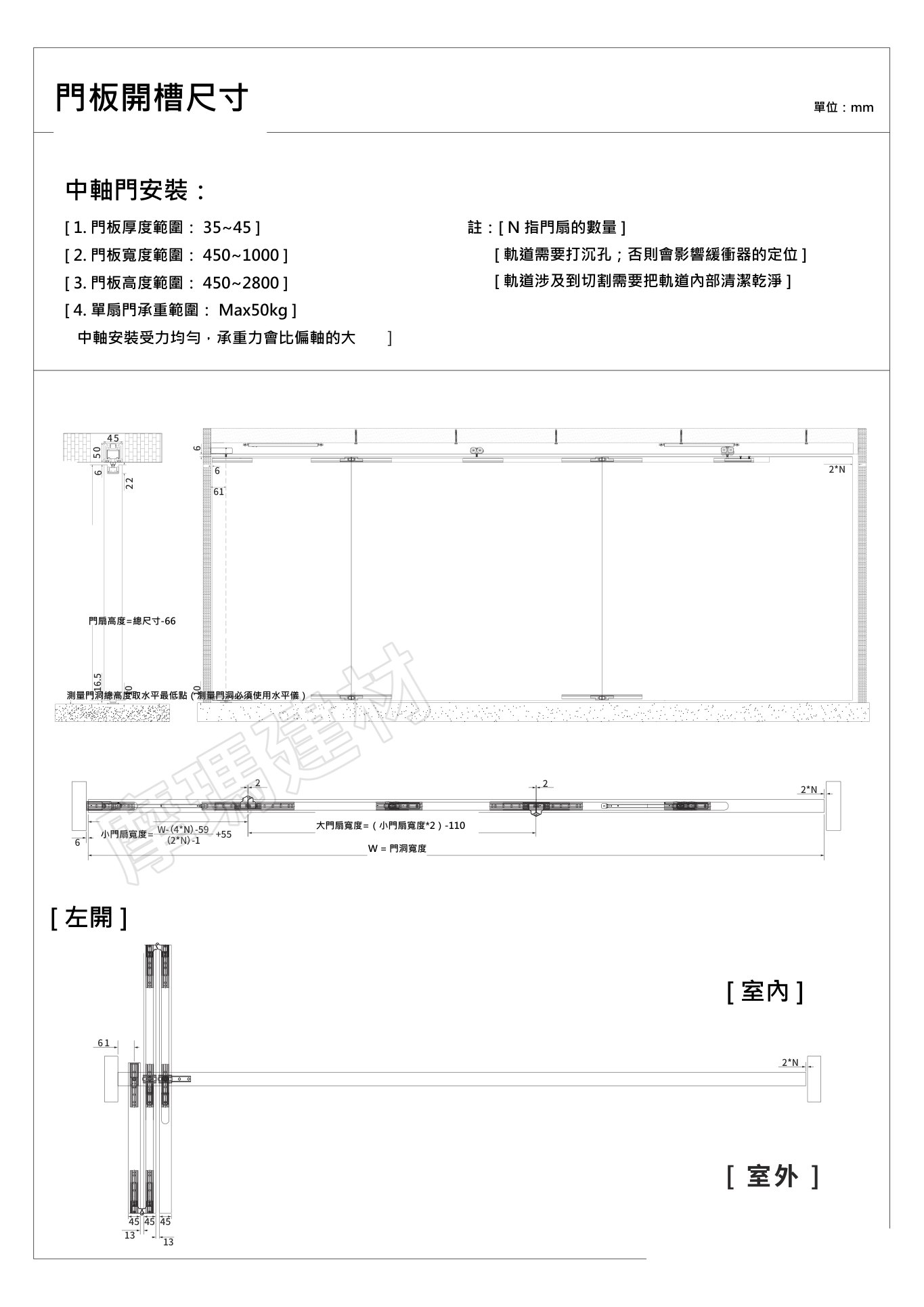

中軸安裝
- 受力方式
- 中軸・受力均勻
- 單片承重
- Max 50kg（承重較大）
- 門片寬度
- 450~1000mm
- 門片厚度
- 35~45mm
- 門片高度
- 450~2800mm
- 建議
- 大門片首選

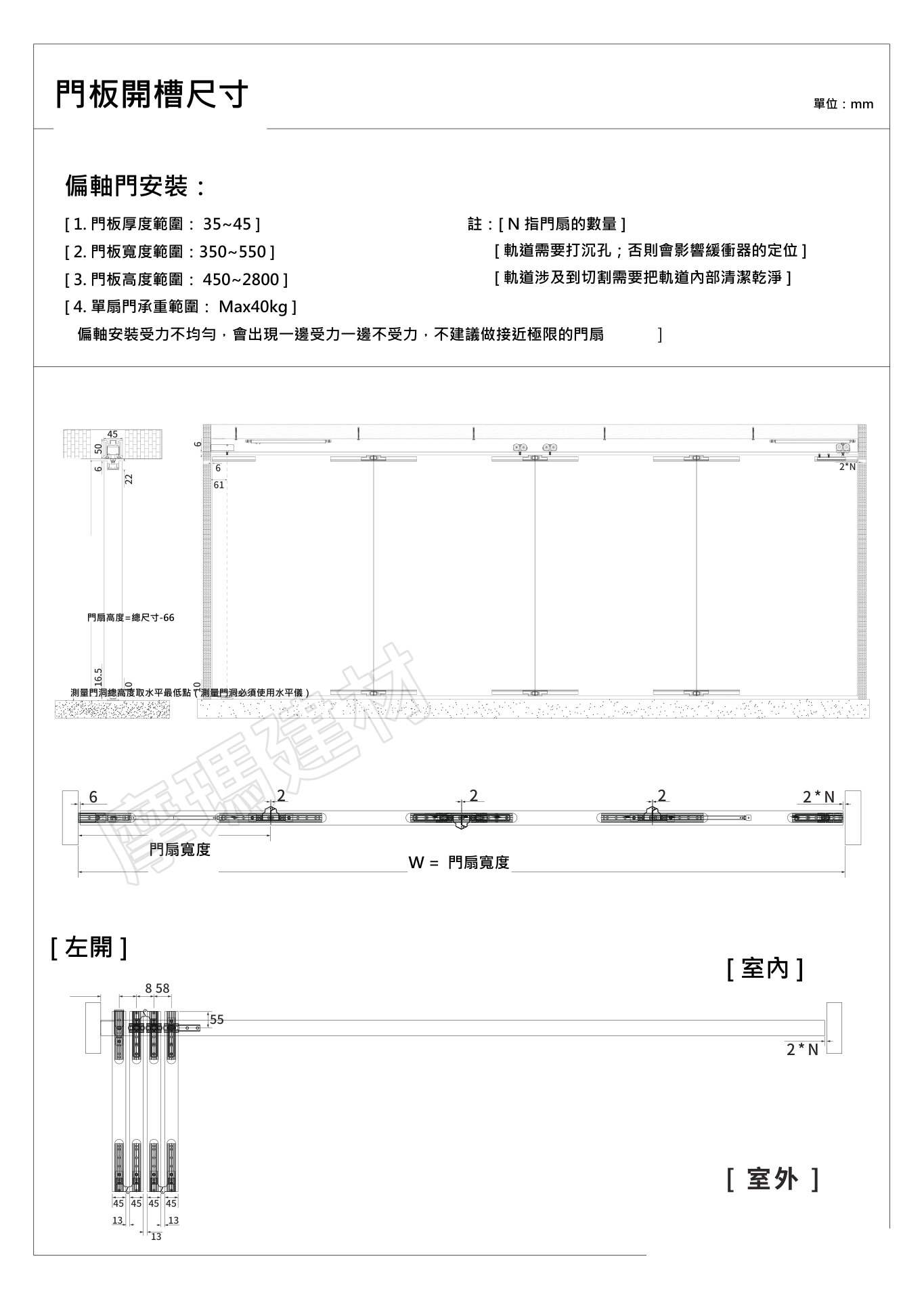

偏軸安裝
- 受力方式
- 偏軸・受力不均
- 單片承重
- Max 40kg
- 門片寬度
- 350~550mm
- 門片厚度
- 35~45mm
- 門片高度
- 450~2800mm
- 建議
- 偏軸不建議做到極限尺寸
※ 規格以安裝說明書為準；中軸受力均勻、承重比偏軸大，偏軸不建議做到極限尺寸。
安裝重點
- 1木門、鋁質門通用；無下軌設計，配件隱藏、不佔走道。
- 2門洞測量務必使用水平儀，取垂直最小尺寸；相鄰門片高度誤差不超過 ±2mm。
- 3鋁合金軌道每隔 200~220mm 以 ∅4.5×35mm 螺絲固定（所有孔位沉頭），本產品不含此螺絲。
- 4軌道若需裁切，安裝前務必清除內部毛刺與碎屑。
- 5門片高度 ＝ 門洞總尺寸 − 66mm；上/下滑軌長 ＝ 門扇寬度 − 4mm。

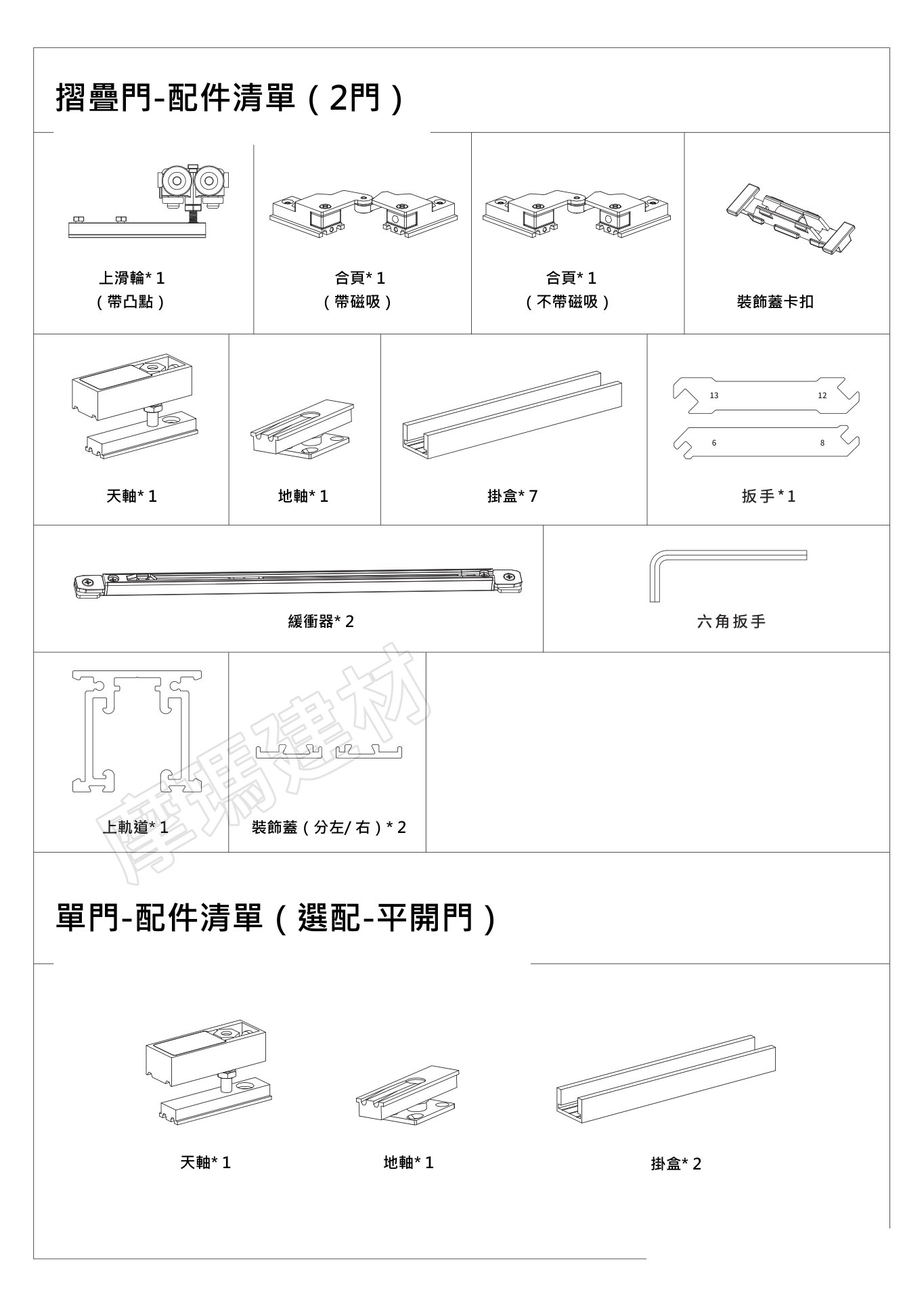

配件清單：上軌道、上/下滑輪、合頁（帶磁吸／不帶磁吸）、緩衝器、天軸、地軸、挂盒、裝飾蓋與卡扣、六角扳手。（配件數量依門片數不同）
